Корень Excavators Komatsu PC100N-6 S/N 1004-UP(pc100n-r)

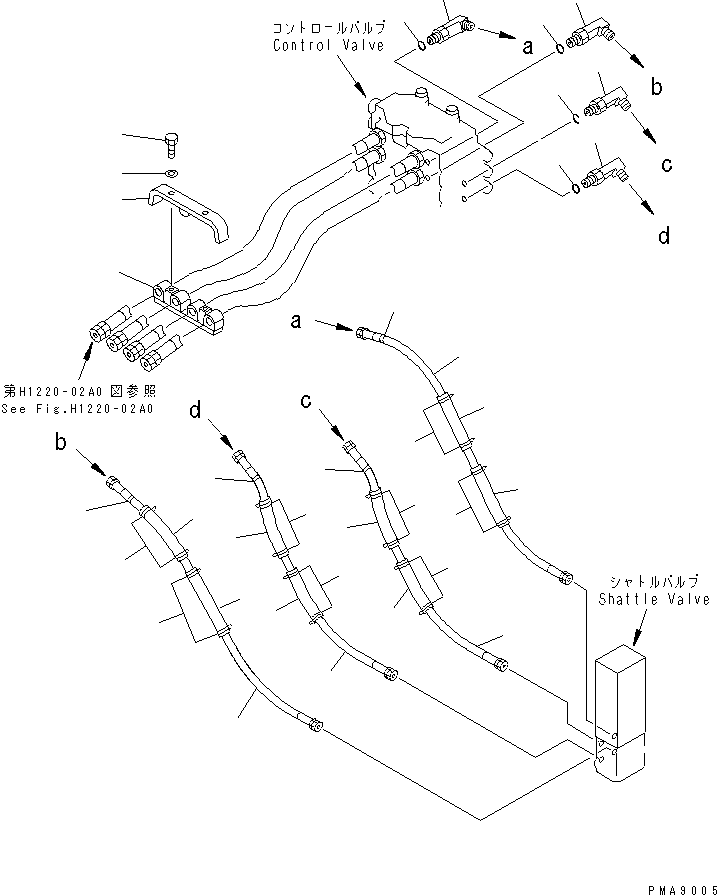

VALVE PIPING (TRAVEL STRAIGHT AND CLAMP)(150180 : H1220-03A0)
























Item PartNo Description Qty Options Ref Alt
? 208-62-18190 ELBOW 2
SN: 1004-
? 07002-11423 O-RING 2
SN: 1004-
? 07235-10210 ELBOW 2
SN: 1004-
? 07002-11423 O-RING 2
SN: 1004-
? 07096-00207 HOSE 1
SN: 1004-
? 203-62-41160 COVER 2
SN: 1004-
? 08034-00519 BAND 4
SN: 1004-
? 203-62-57910 MARK ? 1,1 1
SN: 1004-
? 07096-00207 HOSE 1
SN: 1004-
? 203-62-41160 COVER 2
SN: 1004-
? 08034-00519 BAND 4
SN: 1004-
? 203-62-57920 MARK ? 2,2 1
SN: 1004-
? 07096-00208 HOSE 1
SN: 1004-
? 203-62-41160 COVER 2
SN: 1004-
? 08034-00519 BAND 4
SN: 1004-
? 203-62-57930 MARK ? 3,3 1
SN: 1004-
? 07096-00209 HOSE 1
SN: 1004-
? 203-62-41160 COVER 2
SN: 1004-
? 08034-00519 BAND 4
SN: 1004-
? 203-62-57940 MARK ? 4,4 1
SN: 1004-
? 203-62-58290 CLIP 1
SN: 1004-
? 203-62-58280 PLATE 1
SN: 1004-
? 01010-81025 BOLT 2
SN: 1004-
? 01643-31032 WASHER 2
SN: 1004-

Excavators Komatsu / PC100N-6 S/N 1004-UP(pc100n-r) / VALVE PIPING (TRAVEL STRAIGHT AND CLAMP)(150180 : H1220-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
