Корень Excavators Komatsu PC100N-6 S/N 1004-UP(pc100n-r)

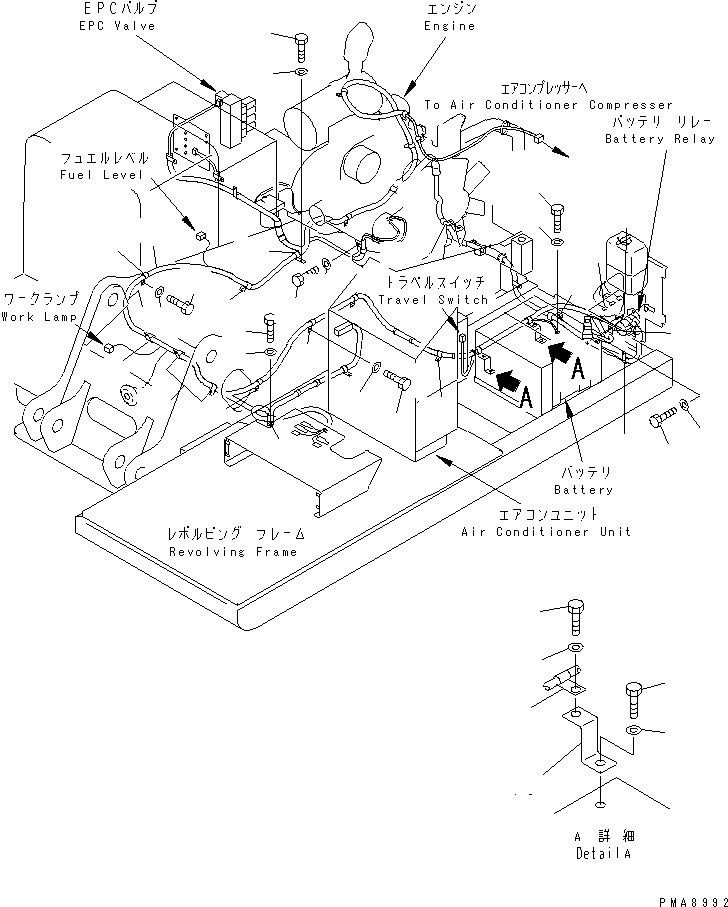

WIRING (MAIN HARNESS)(#1004-1190)(120050 : E0200-02A0)


































Item PartNo Description Qty Options Ref Alt
? 20X-06-41110 WIRING HARNESS 1
SN: 1004-1190
? 08020-00000 • DIODE 6
SN: 1004-1190
? 08034-00519 • BAND 6
SN: 1004-1190
? 20Y-06-15150 • FUSIBLE LINK 3
SN: 1004-1190
? 08035-03014 CLIP 1
SN: 1004-1190
? 01010-81220 BOLT 1
SN: 1004-1190
? 01643-31232 WASHER 1
SN: 1004-1190
? 08035-02514 CLIP 3
SN: 1004-1190
? 01010-81220 BOLT 3
SN: 1004-1190
? 01643-31232 WASHER 3
SN: 1004-1190
? 20Y-06-21460 CLIP 2
SN: 1004-1190
? 08036-01014 CLIP 1
SN: 1004-1190
? 01010-81220 BOLT 1
SN: 1004-1190
? 01643-31232 WASHER 1
SN: 1004-1190
? 203-06-61820 BRACKET 2
SN: 1004-1190
? 01010-81230 BOLT 2
SN: 1004-1190
? 01643-31232 WASHER 2
SN: 1004-1190
? 20Y-06-21460 CLIP 2
SN: 1004-1190
? 08036-01814 CLIP 1
SN: 1004-1190
? 01010-81220 BOLT 1
SN: 1004-1190
? 01643-31232 WASHER 1
SN: 1004-1190
? 01010-81020 BOLT 1
SN: 1004-1190
? 01643-31032 WASHER 1
SN: 1004-1190
? 08038-00519 CAP 2
SN: 1004-1190
? 08036-02514 CLIP 6
SN: 1004-1190
? 01010-81220 BOLT 6
SN: 1004-1190
? 01643-31232 WASHER 6
SN: 1004-1190
? 08035-02514 CLIP 1
SN: 1004-1190
? 01010-81220 BOLT 1
SN: 1004-1190
? 01643-31232 WASHER 1
SN: 1004-1190
? 08035-01510 CLIP 1
SN: 1004-1190
? 01010-81020 BOLT 1
SN: 1004-1190
? 01643-31232 WASHER 1
SN: 1004-1190
? 08038-10519 CAP 4
SN: 1004-1190

Excavators Komatsu / PC100N-6 S/N 1004-UP(pc100n-r) / WIRING (MAIN HARNESS)(#1004-1190)(120050 : E0200-02A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
