Корень Excavators Komatsu PC100N-6 S/N 1004-UP(pc100n-r)

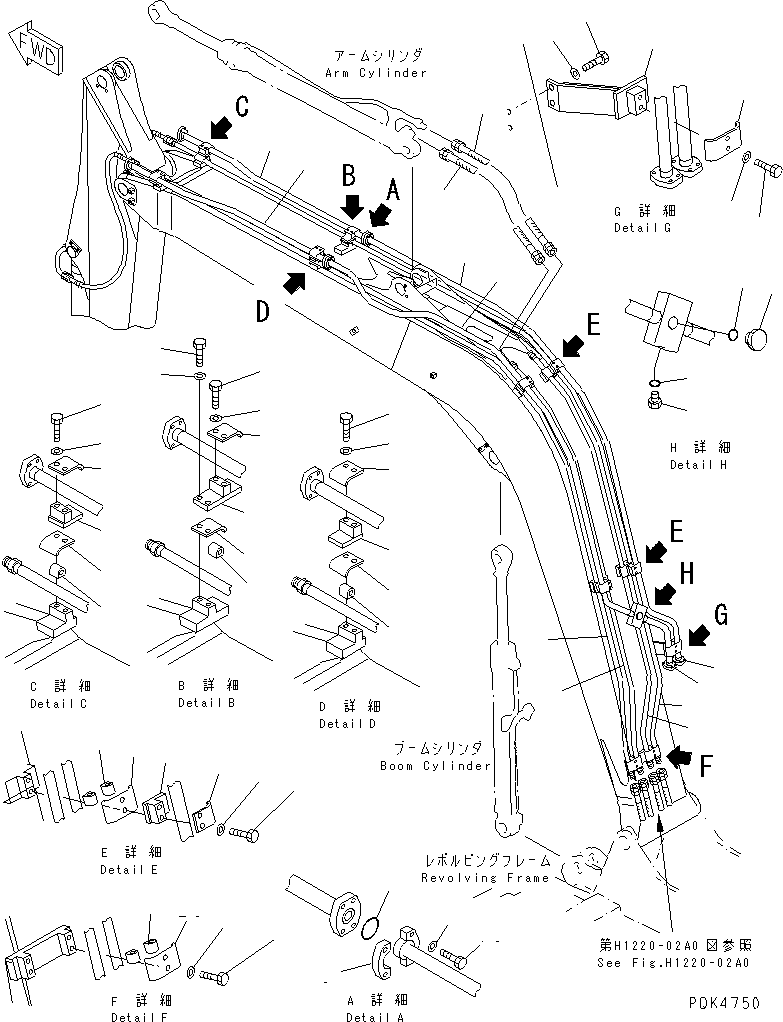

BOOM (HYDRAULIC LINE) (1-ACTUATER ATTACHMENT)(#1191-)(360050 : T1110-02A1A)














































Item PartNo Description Qty Options Ref Alt
? 07096-00508 HOSE 1
SN: 1004-
? 07096-00408 HOSE 1
SN: 1004-
? 20X-62-43110 TUBE 1
SN: 1004-
? 20X-62-43120 TUBE 1
SN: 1004-
? 20X-62-43130 TUBE 1
SN: 1004-
? 20X-62-43140 TUBE 1
SN: 1004-
? 20X-973-4130 TUBE 1
SN: 1004-
? 20X-973-4141 TUBE 1
SN: 1191-
? 07371-30640 FLANGE 4
SN: 1004-
? 07372-21035 BOLT 8
SN: 1004-
? 01643-51032 WASHER 8
SN: 1004-
? 07000-13025 O-RING 2
SN: 1004-
? 07040-12012 PLUG 1
SN: 1004-
? 07002-12034 O-RING 1
SN: 1004-
? 07040-11007 PLUG 1
SN: 1004-
? 07002-11023 O-RING 1
SN: 1004-
? 20X-973-4151 TUBE 2
SN: 1191-
? 20X-973-4180 TUBE 1
SN: 1191-
? 203-62-64331 BRACKET 1
SN: 1004-
? 01010-81225 BOLT 2
SN: 1004-
? 01643-31232 WASHER 2
SN: 1004-
? 203-62-64440 CLAMP 1
SN: 1004-
? 01010-81025 BOLT 2
SN: 1004-
? 01643-31032 WASHER 2
SN: 1004-
? 203-70-53381 PLATE 2
SN: 1191-
? 203-62-58810 CUSHION 4
SN: 1191-
? 01010-81025 BOLT 4
SN: 1004-
? 01643-31032 WASHER 4
SN: 1004-
? 203-70-53381 PLATE 4
SN: 1004-
? 203-62-58810 CUSHION 8
SN: 1191-
? 201-973-6740 SEAT 4
SN: 1004-
? 201-973-6730 CLAMP 4
SN: 1004-
? 01010-81070 BOLT 8
SN: 1004-
? 01643-31032 WASHER 8
SN: 1004-
? 203-70-53391 PLATE 4
SN: 1191-
? 203-62-58810 CUSHION 4
SN: 1191-
? 201-973-6740 SEAT 4
SN: 1004-
? 201-973-6730 CLAMP 3
SN: 1191-
? 01010-81070 BOLT 6
SN: 1191-
? 01643-31032 WASHER 6
SN: 1191-
? 20X-62-43260 SEAT 1
SN: 1191-
? 01010-81035 BOLT 2
SN: 1191-
? 01643-31032 WASHER 2
SN: 1191-
? 201-973-6730 CLAMP 1
SN: 1191-
? 01010-81025 BOLT 2
SN: 1191-
? 01643-31032 WASHER 2
SN: 1191-

Excavators Komatsu / PC100N-6 S/N 1004-UP(pc100n-r) / BOOM (HYDRAULIC LINE) (1-ACTUATER ATTACHMENT)(#1191-)(360050 : T1110-02A1A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
