Корень Dump Trucks Komatsu HD1200-1 S/N 1818-UP (For C.I.S. / Chassis only)(hd1200-c)

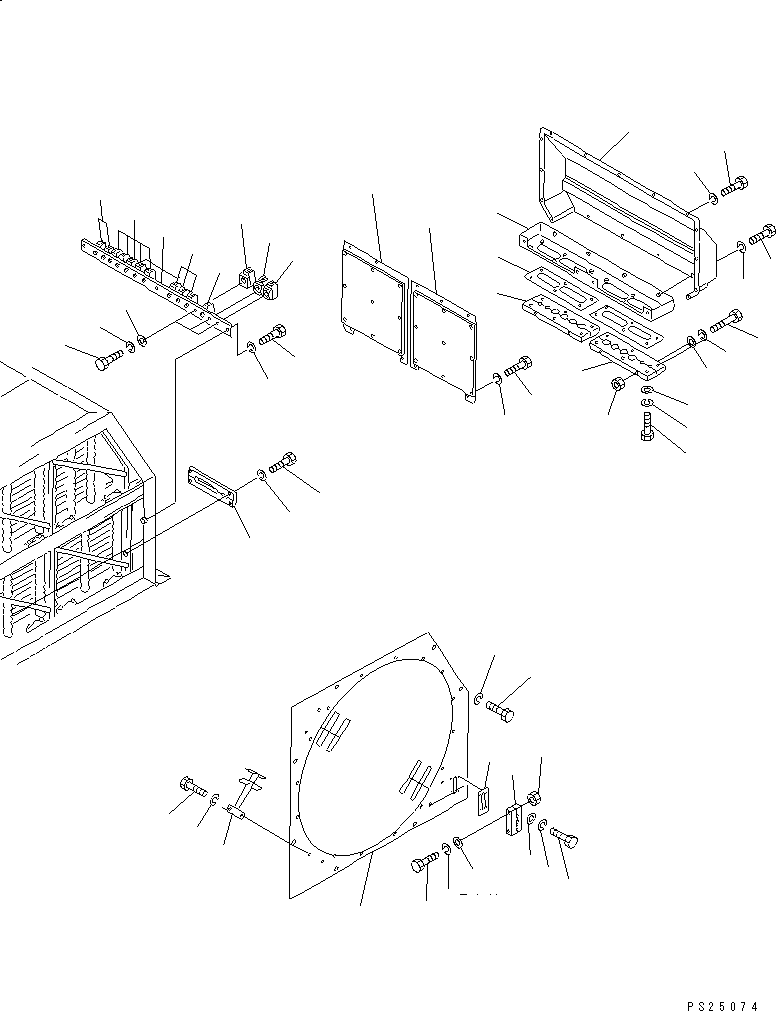

BRAKE RESISTER (2/5)(060140 : 2402)
















































Item PartNo Description Qty Options Ref Alt
? (581-08-17004) RESISTOR ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401 TO 2405.
SERIALNO:
? 581-08-17370 • PLATE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17440 • PACKING 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50640 • BOLT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20619 • WASHER,SPRING 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01640-20610 • WASHER 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50655 • BOLT 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20619 • WASHER,SPRING 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17450 • PLATE,MOUNTING 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-52035 • BOLT 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-22060 • WASHER,SPRING 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17370 • PLATE,TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17520 • PLATE 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17530 • PACKING 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50880 • BOLT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01640-20816 • WASHER 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01580-10806 • NUT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50845 • BOLT 12
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 12
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01640-20816 • WASHER 12
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17460 • PLATE,GUIDE 3
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-51220 • BOLT 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-21236 • WASHER 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17480 • PLATE 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-20816 • BOLT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17471 • SUPPORT 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01641-20608 • WASHER 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01580-10605 • NUT 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-14280 • TERMINAL 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12470 • BLOCK,TERMINAL 8
SN: 1005-1322
KIT-FLAG: _-
SERIALNO: 1005-1322
? 581-08-14290 • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01016-20810 • BOLT 14
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 14
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01641-20812 • WASHER 14
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-51016 • BOLT 3
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-21030 • WASHER,SPRING 3
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17390 • SCREEN 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17990 • SCREEN 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50812 • BOLT 10
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 10
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-08-17380 • COVER 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50812 • BOLT 13
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 13
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50812 • BOLT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20825 • WASHER,SPRING 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-

Dump Trucks Komatsu / HD1200-1 S/N 1818-UP (For C.I.S. / Chassis only)(hd1200-c) / BRAKE RESISTER (2/5)(060140 : 2402)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
