Корень Bulldozers Komatsu DRT031-2H S/N 41001-UP (D31S/Q/SM-20)(drt031-c)

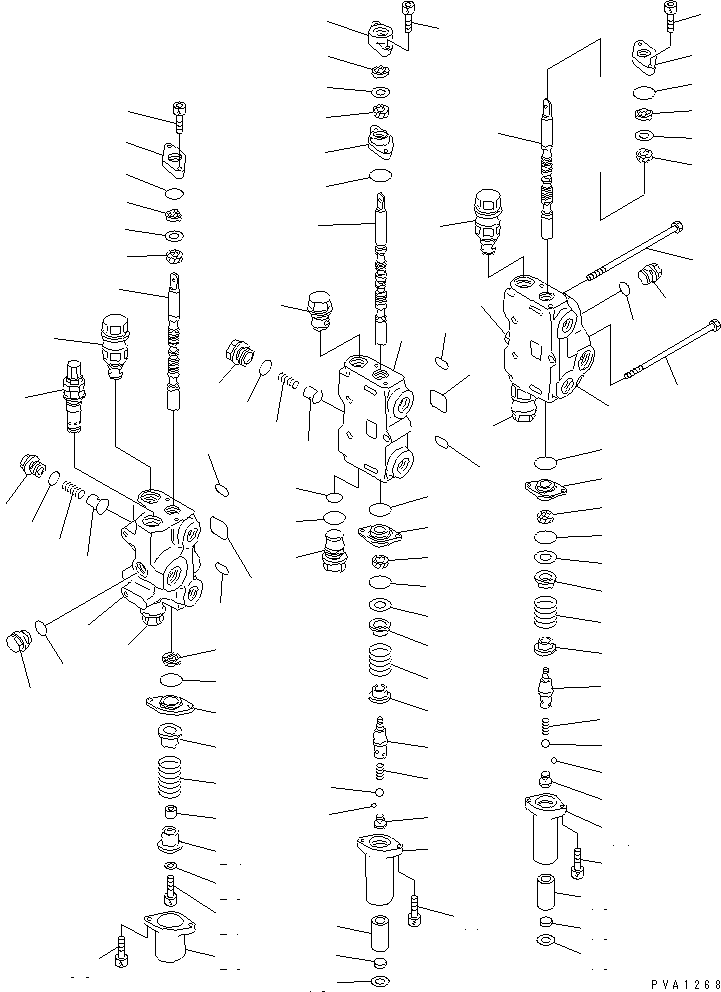

CONTROL VALVE (3-SPOOL) (1/2) (FOR 3-POINT HITCH OR RIPPER)(150020 : Y1663-11A0)






























































Item PartNo Description Qty Options Ref Alt
? 700-83-22001 VALVE ASS'Y 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1663-11A0 AND Y1663-12A0.
SERIALNO:
? ☆ • BODY 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? ☆ • BLOCK 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? ☆ • COVER 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 07000-13050 • O-RING 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 07000-03030 • O-RING 4
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-83-11212 • BOLT 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-83-11222 • BOLT 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? ☆ • SPOOL 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? ☆ • SPOOL 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? ☆ • SPOOL 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-83-11250 • PLATE 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11240 • O-RING 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11232 • U-PACKING 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11290 • COLLAR 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11820 • SEAL,DUST 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11310 • PLATE 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11240 • O-RING 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-83-11260 • PLATE 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 01252-30620 • BOLT 4
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 01252-30630 • BOLT 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11232 • U-PACKING 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11620 • PLATE 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11240 • O-RING 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11631 • RETAINER 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11650 • SPRING 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11641 • COLLAR 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 01252-30830 • BOLT 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 01643-30823 • WASHER 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11390 • COVER 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 01252-30625 • BOLT 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11460 • PLATE 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11240 • O-RING 4
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11232 • U-PACKING 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11270 • SPACER 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11441 • RETAINER 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11770 • SPRING 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11451 • RETAINER 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11431 • PLUG 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11380 • SPRING 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11340 • BALL 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11730 • BALL 6
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-21-11210 • PLUG 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11410 • DETENT 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-82-11420 • CASE 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-22-11590 • PLATE 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-22-11610 • RING,SNAP 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 01252-30630 • BOLT 4
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-42-31460 • VALVE 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-42-31470 • SPRING 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11320 • PLUG 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 07002-13034 • O-RING 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-22-11370 • PLUG 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 07002-12434 • O-RING 2
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? (700-82-57000) • VALVE ASS'Y,MAIN RELIEF 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? (700-80-68002) • VALVE ASS'Y,SUCTION AND SAFETY 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? (700-80-69002) • VALVE ASS'Y,SUCTION AND SAFETY 3
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? (700-80-87000) • VALVE ASS'Y,SUCTION 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-84-11340 • PLUG 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 700-80-61260 • O-RING 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-
? 07002-03034 • O-RING 1
SN: 41001-
KIT-FLAG: _-
SERIALNO: 41001-

Bulldozers Komatsu / DRT031-2H S/N 41001-UP (D31S/Q/SM-20)(drt031-c) / CONTROL VALVE (3-SPOOL) (1/2) (FOR 3-POINT HITCH OR RIPPER)(150020 : Y1663-11A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
